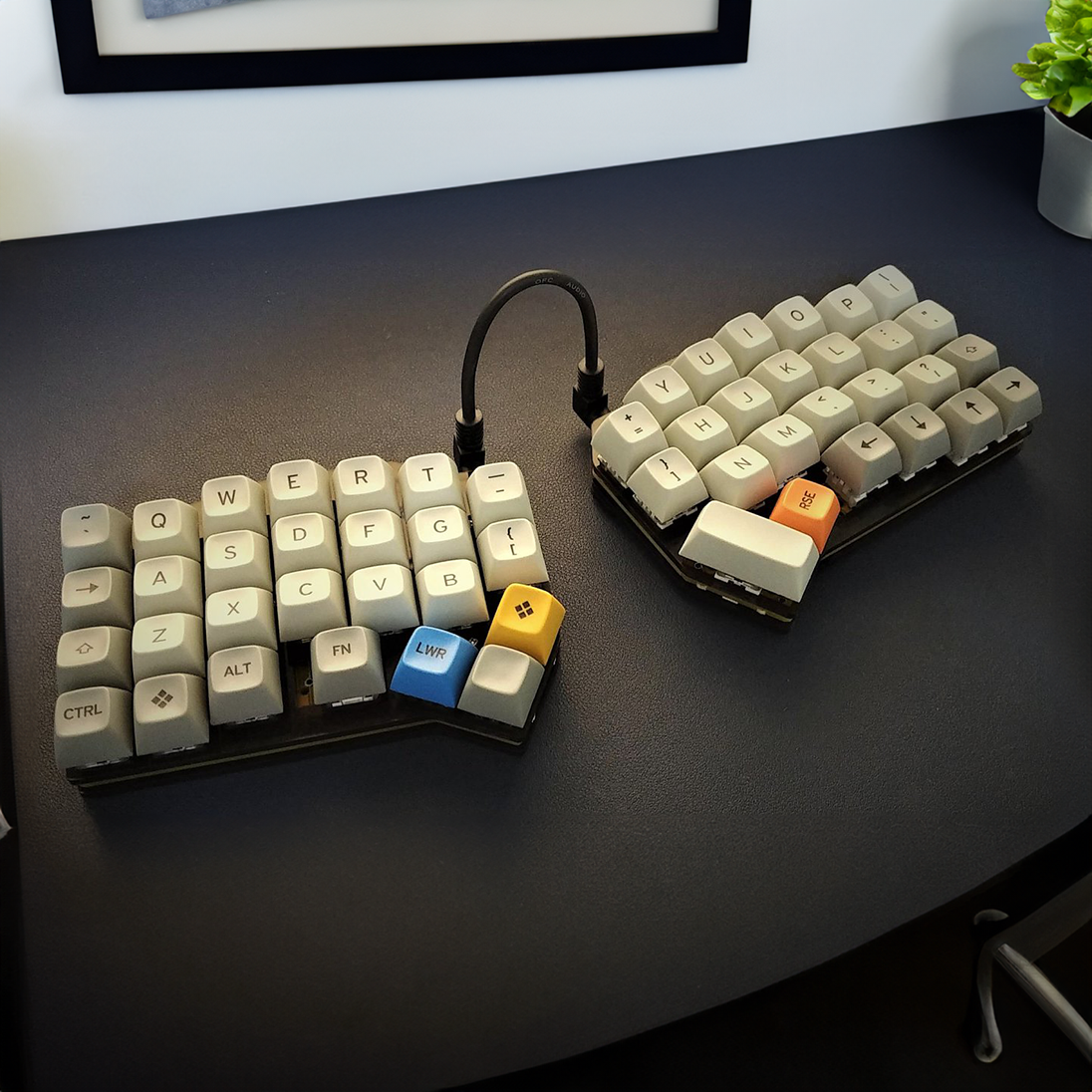

ErgoDash Mini-Tastatur-Kit

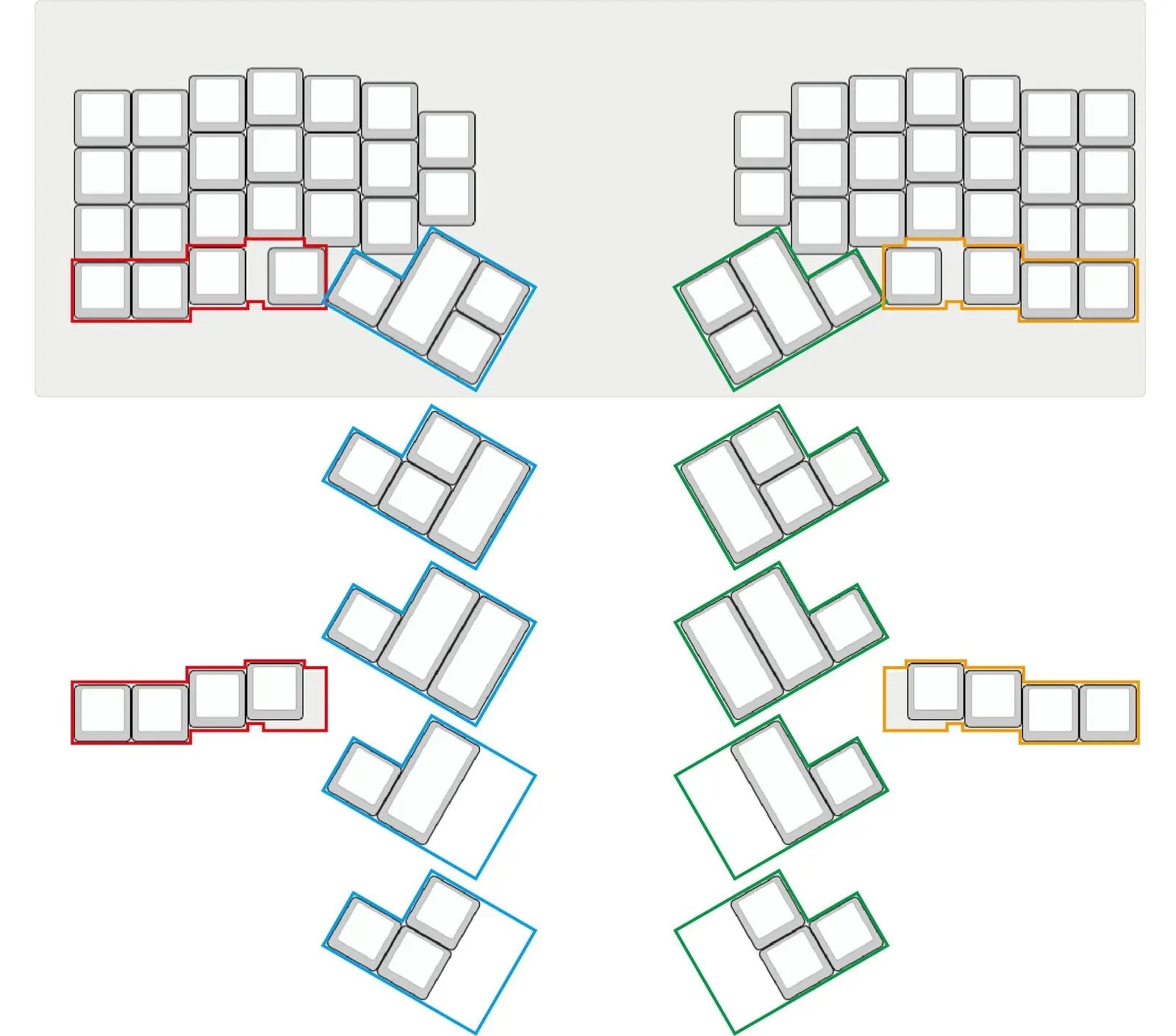

Die Ergodash Mini ist eine geteilte, ergonomische mechanische Tastatur mit zahlreichen Optionen und Funktionen wie RGB und LED pro Schalter sowie über einem Dutzend Layoutoptionen, Cherry/Alps-Schalterkompatibilität, Piezo-Lautsprecher und Breakouts für zusätzliche Anschlüsse.

Auf dieser Tastatur läuft die QMK- Firmware, die Sie hier finden.

Kit beinhaltet

2 x FR4-Schalterplatten (Doppeldaumen).

2 x ErgoDash Mini-Leiterplatten

2 x Acryl-Fußplatten

2 x Acryl-Bodenplatten (Doppeldaumen).

56 x Dioden (Durchgangsloch) oder (SMD)

2 x TRRS-Buchsen

1 x TRRS-Kabel

2 x taktile Schalter

14 x 4 mm Schrauben

8 x 6 mm Schrauben

6 x 10 mm Schrauben

14 x 7 mm Messing-Abstandshalter

8 x transparente Gummifüße

Zum Ausfüllen erforderlich

2 x Pro-Mikrocontroller (wird mit Headern zum direkten Anschließen geliefert)

56 x MX-Schalter

56 x MX-Tastenkappen

Extras

20 x WS2812B RGB-LED

56 x 3 mm LED

2 x 40-polige, bearbeitete, zerbrechliche Buchsenleiste (ermöglicht Controller-Hot-Swap)

2 x 40-polige, bearbeitete, zerbrechliche Stiftleiste (Hot-Swap möglich)

oder

2 x 25 Stück Mill-Max-bearbeitete Stifte

Bauanleitung

ErgoDash Mini-Bauanleitung

Diese Tastatur wurde von omkbd entworfen.
