Fourier v1.3 40 % Split-Staggered-Tastatur-Kit

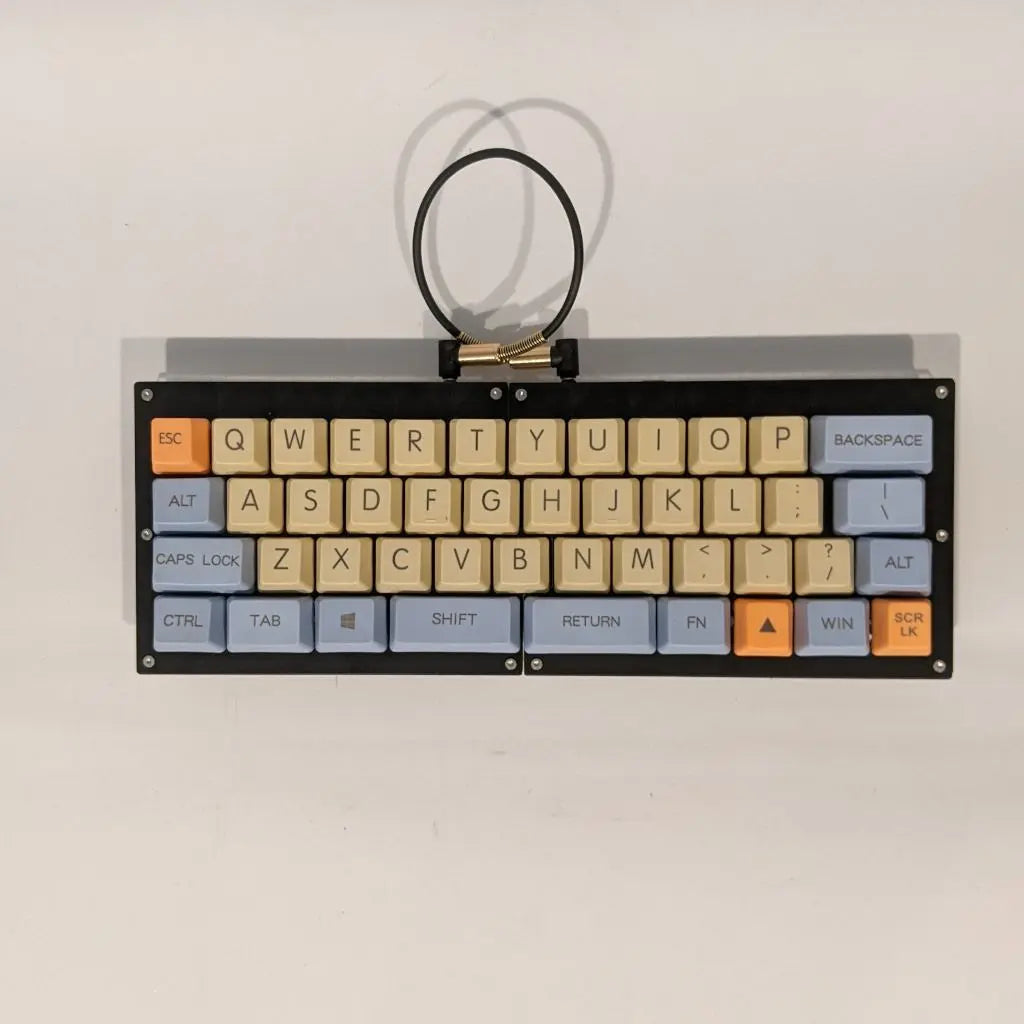

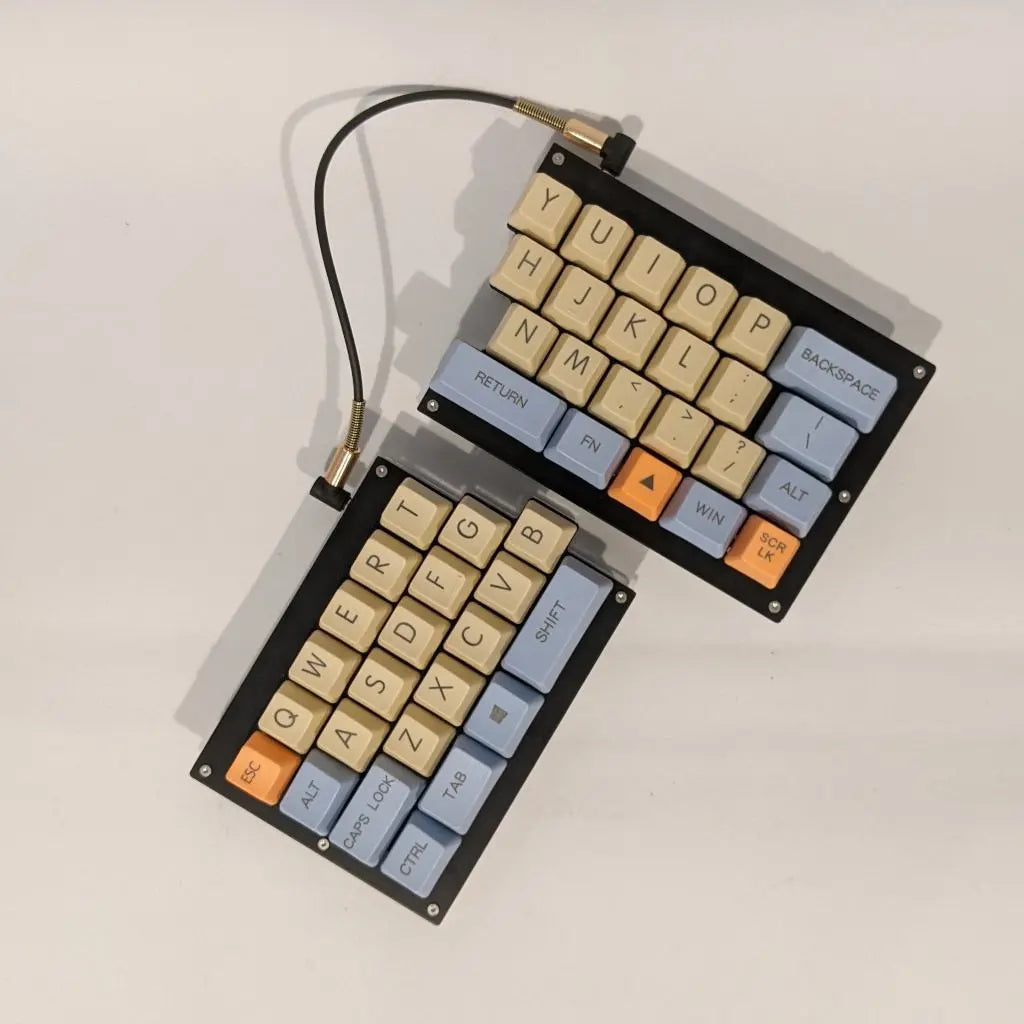

Sie interessieren sich nicht für das Ortho-Leben, möchten aber trotzdem eine kompakte geteilte Tastatur? Keine Sorge, wir bieten Ihnen die Fourier, eine 13 HE breite Tastatur mit 4 Reihen.

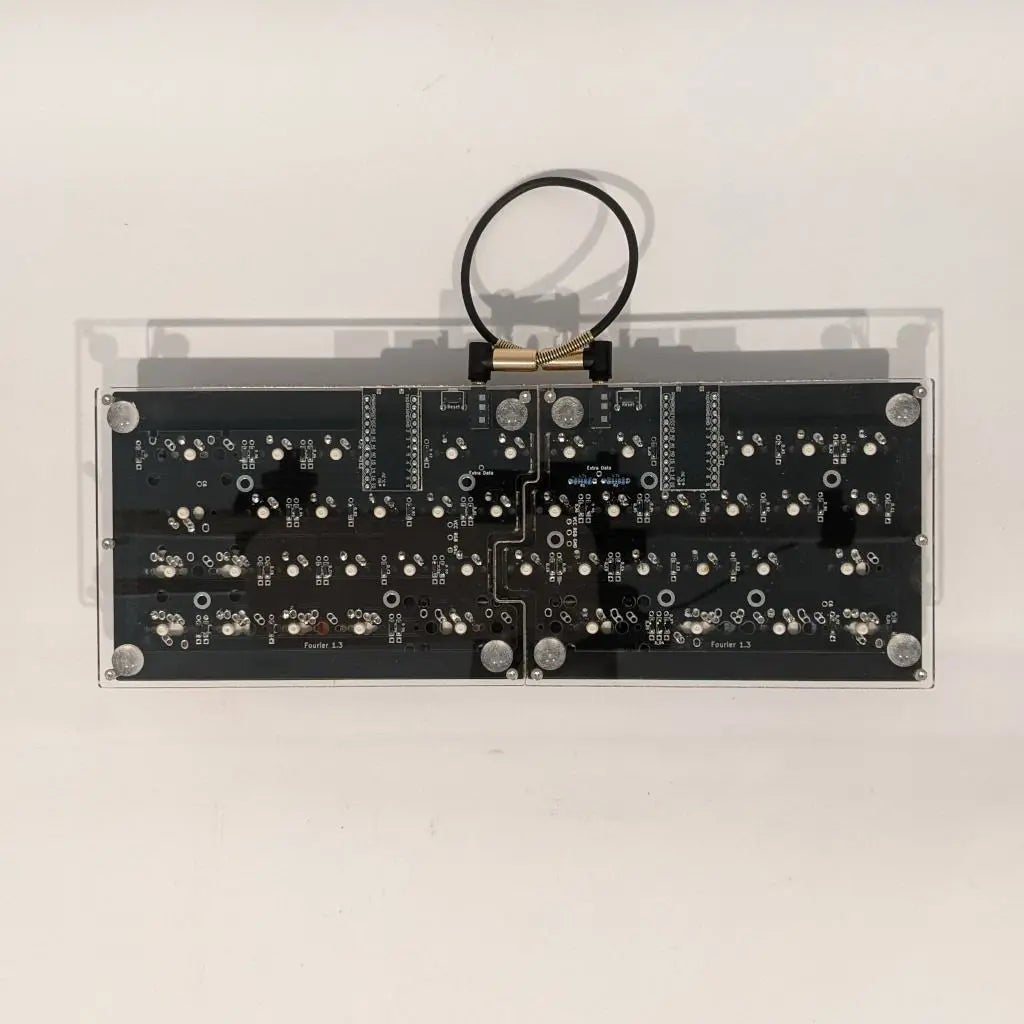

v1.3 des Fourier ist eine KEEBD-modifizierte Version, bei der die Controller von den Seiten jeder Hälfte verschoben werden, sodass sie nun nach oben zeigen, wo sich die TRRS-Anschlüsse befinden. Auf diese Weise lässt sich das USB-Kabel ganz einfach an einer der beiden Hälften oben statt an den Seiten anschließen.

Layoutoptionen finden Sie hier

Auf dieser Tastatur läuft QMK und die Firmware finden Sie hier .

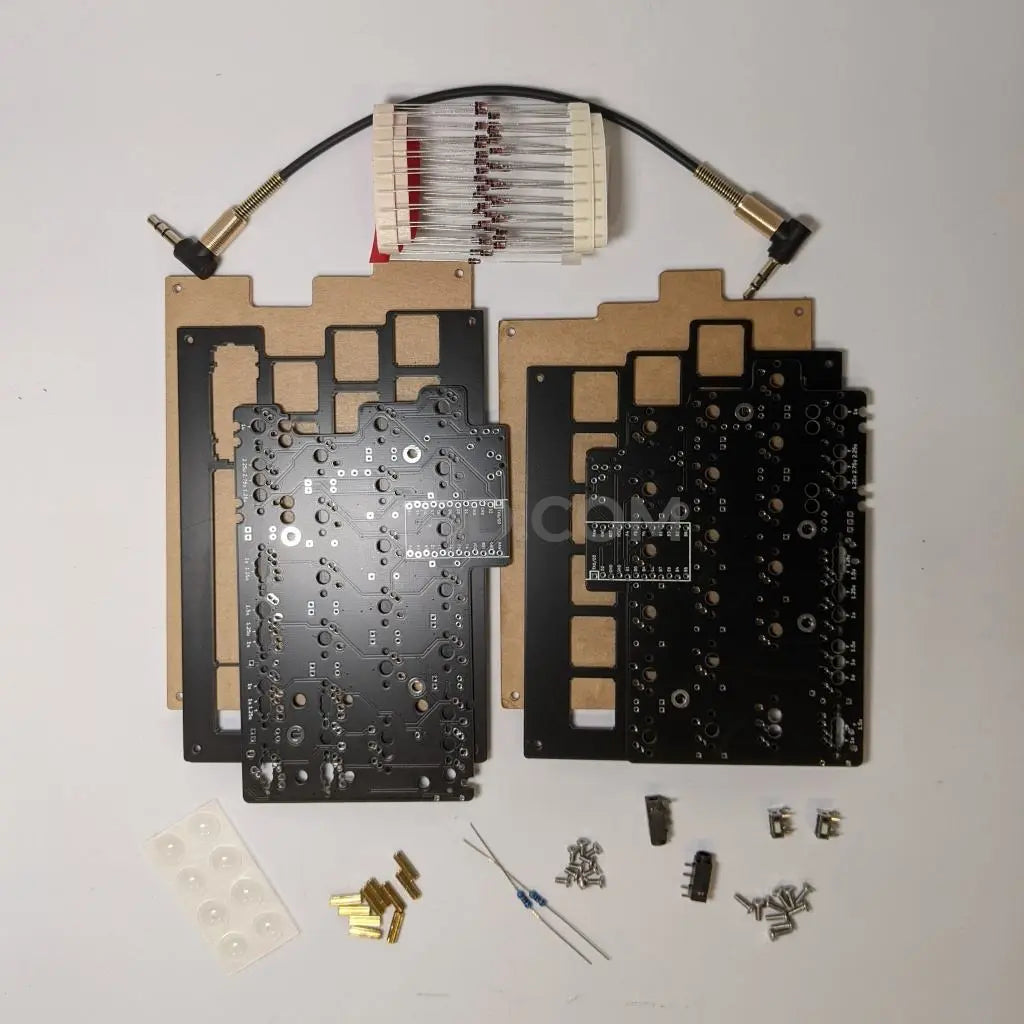

Kit beinhaltet

2 x FR4 Fourier v1.3 Schalterplatten (links/rechts)

2 x Fourier v1.3 Platinen (links/rechts)

2 x Fourier v1.3 Acryl-Bodenplatten (links/rechts)

2 x taktile Schalter

2 x 4,7k Widerstände

2 x TRRS-Buchsen

1 x TRS-Kabel

49 x Dioden (Durchgangsloch)

10 x 10 mm Messing-Abstandshalter

10 x 6 mm Schrauben

10 x 4 mm Schrauben

8 x transparente Gummifüße

Zum Ausfüllen erforderlich

2 x Pro-Mikrocontroller (wird mit Headern zum direkten Anschließen geliefert)

49 x MX-Schalter

49 x MX-Tastenkappen

2 x 2u PCB-Montagestabilisator (für die Spacebars)

Extras

HINWEIS: Aufgrund des begrenzten Platzes zwischen der Platine und der Bodenplatte empfehlen wir für den Hot-Swap/Sockel des Controllers Folgendes.

2 x 40-polige, bearbeitete, zerbrechliche Buchsenleiste

2 x 25 Mill-Max bearbeitete Stifte

10 x 14 mm Messing-Abstandshalter

Bauanleitung

Fourier v1.3 Build-Anleitung

Diese Tastatur ist eine KEEBD- modifizierte Version des ursprünglichen Fourier von Nooges Danny .
