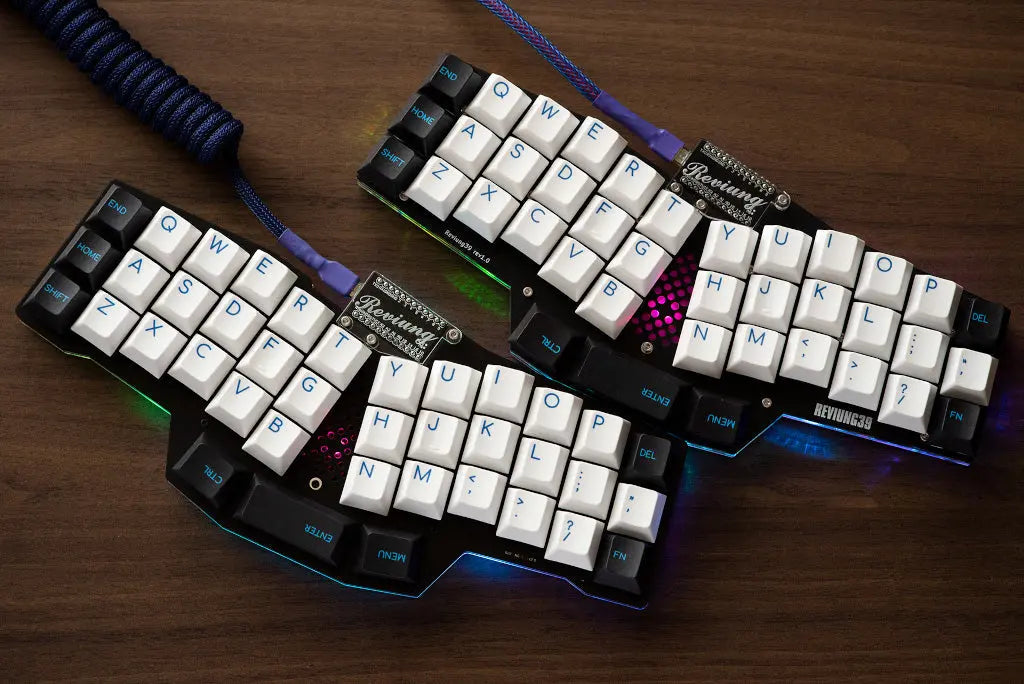

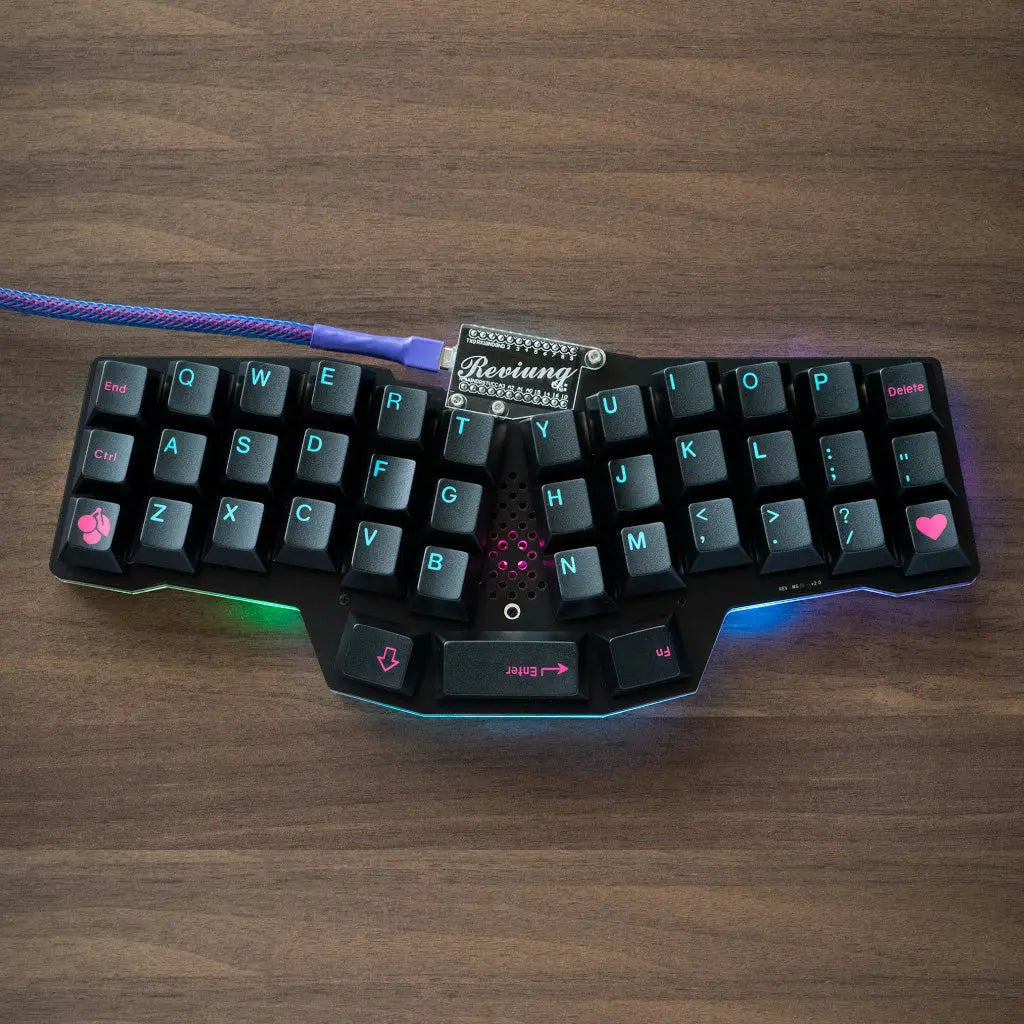

Reviung 39 MK-II Tastatur-Kit

Die REVIUNG39 Mk-II ist eine spaltenversetzte Tastatur mit 39 Tasten.

Auf dieser Tastatur läuft QMK und die Firmware finden Sie hier .

Kit beinhaltet

1 x FR4-Schalterplatte

1 x Rev. 39 Mk-II Platine

1 x Acryl-Bodenplatte

1 x Acryl-Controller-Abdeckung (leer/durchsichtig).

39 x Dioden (SMD)

39 x Kailh Hot-Swap-Sockel

1 x 3x6 Tastschalter

3 x 10 mm Schrauben

3 x M2 Sechskantmuttern

11 x 7 mm Messing-Abstandshalter

11 x 4 mm Schrauben

11 x 6 mm Schrauben

4 x Gummifüße

Zum Ausfüllen erforderlich

1 x Pro Micro Controller (wird mit Headern zum direkten Anschließen geliefert)

39 x MX-Schalter

39 x MX-Tastenkappen

Extras

1 x 2U PCB-Montagestabilisator

1 x 40-polige, bearbeitete, zerbrechliche Buchsenleiste (ermöglicht Controller-Hot-Swap)

1 x 40-poliger, bearbeiteter, zerbrechlicher Stiftleistenstecker (Hot-Swap möglich)

11 x WS2812B RGB-LED- Rückleuchten

Bauanleitung

Bauanleitung für Revision 39 MK-II

Diese Tastatur wurde von gtips entworfen.
