Reviung 5 Tastatur-Kit

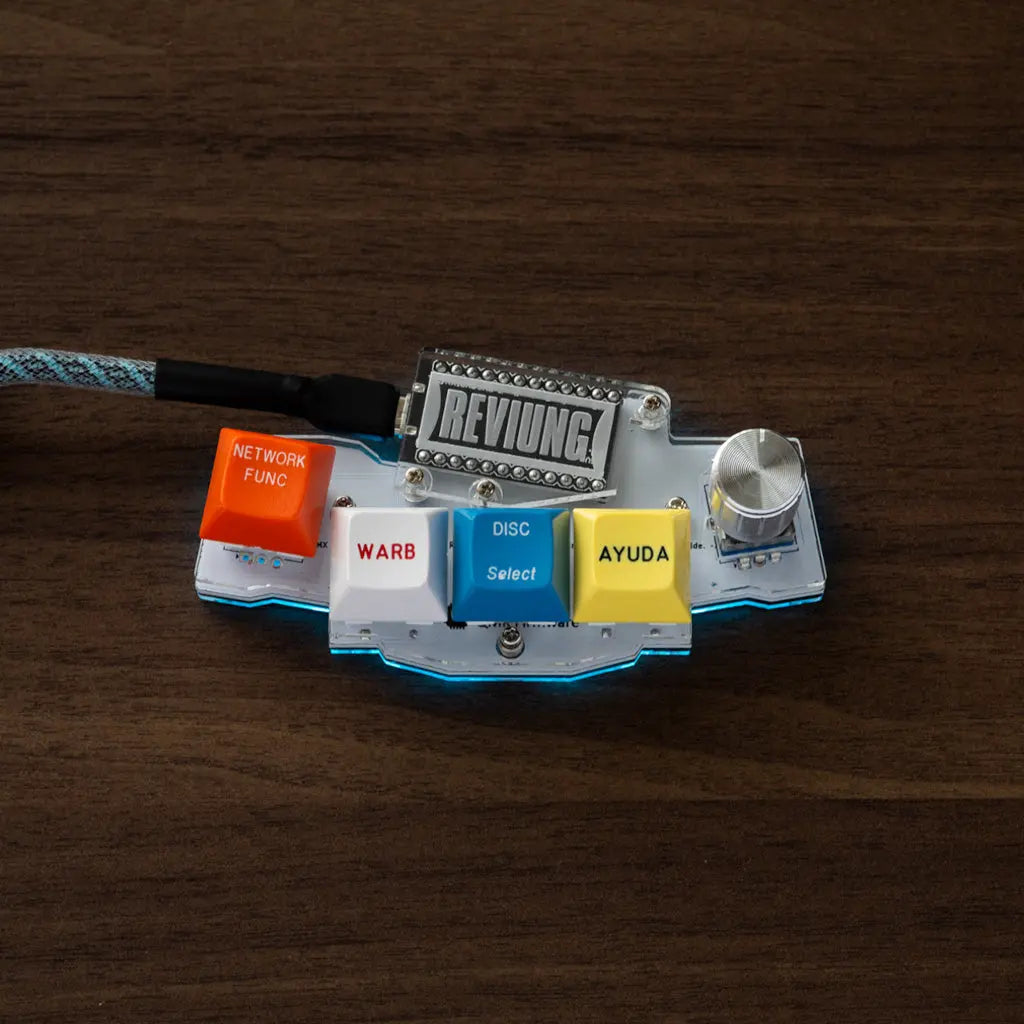

Das REVIUNG5 ist ein Makropad mit 5 Tasten (oder 4 Tasten + Drehgeber).

Auf dieser Tastatur läuft QMK und die Firmware finden Sie hier .

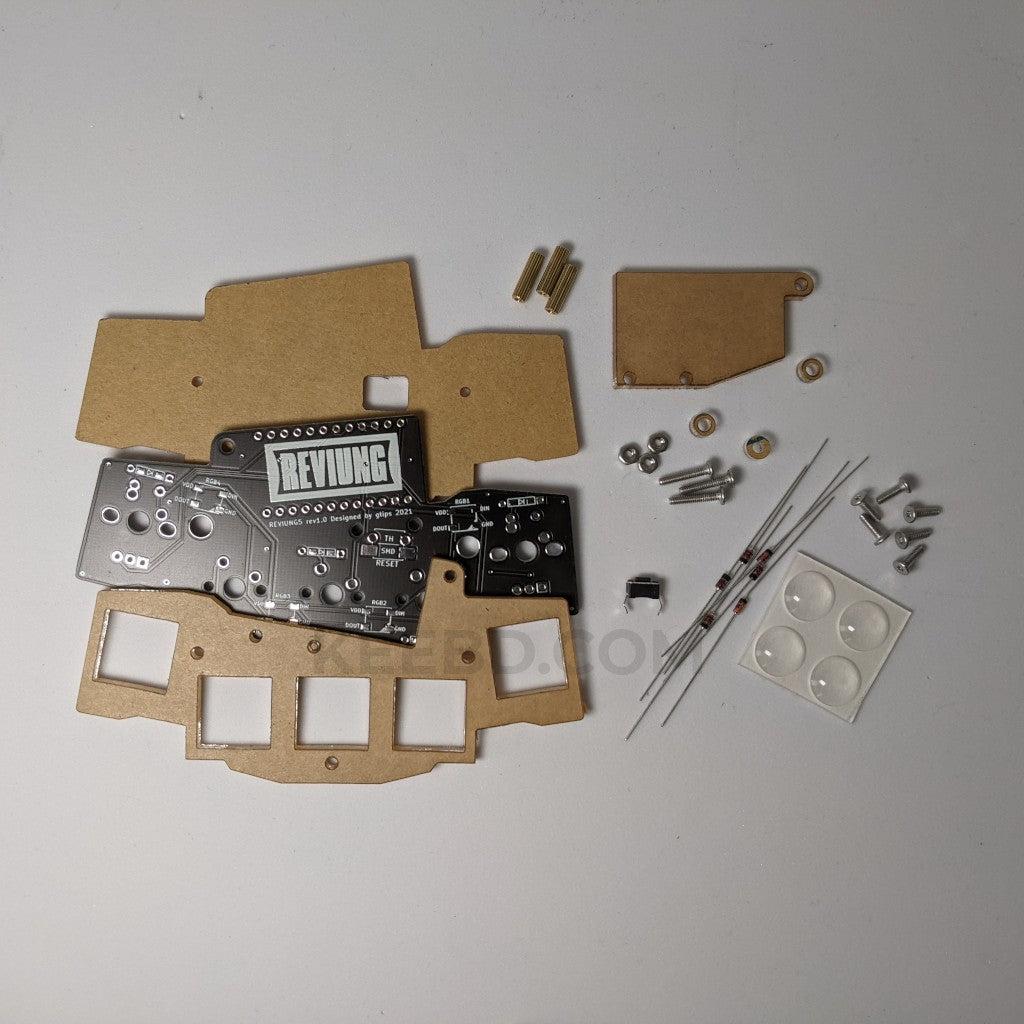

Kit beinhaltet

1 x Acryl-Schalterplatte

1 x Revision 5 PCB

1 x Acryl-Bodenplatte

1 x Acryl-Controller-Abdeckung (leer/durchsichtig).

1 x 3x6 Tastschalter

5 x Dioden (Durchgangsloch)

3 x 7 mm Messing-Abstandshalter

3 x 10 mm Schrauben

3 x M2 Sechskantmuttern

6 x 6 mm Schrauben

4 x Gummifüße

Zum Ausfüllen erforderlich

1 x Pro Micro Controller (wird mit Headern zum direkten Anschließen geliefert)

4-5 x MX-Schalter

4–5 x MX-Tastenkappen

Extras

1 x Encoder

1 x Encoder-Knopf

1 x 40-polige, bearbeitete, zerbrechliche Buchsenleiste (ermöglicht Controller-Hot-Swap)

1 x 40-poliger, bearbeiteter, zerbrechlicher Stiftleistenstecker (Hot-Swap möglich)

4 x WS2812B RGB LED nach hinten gerichtete Drop-Leuchten

Bauanleitung

Bauanleitung für Version 5

Diese Tastatur wurde von gtips entworfen.
