RP2404 1,28 LCD-Controller Typ C

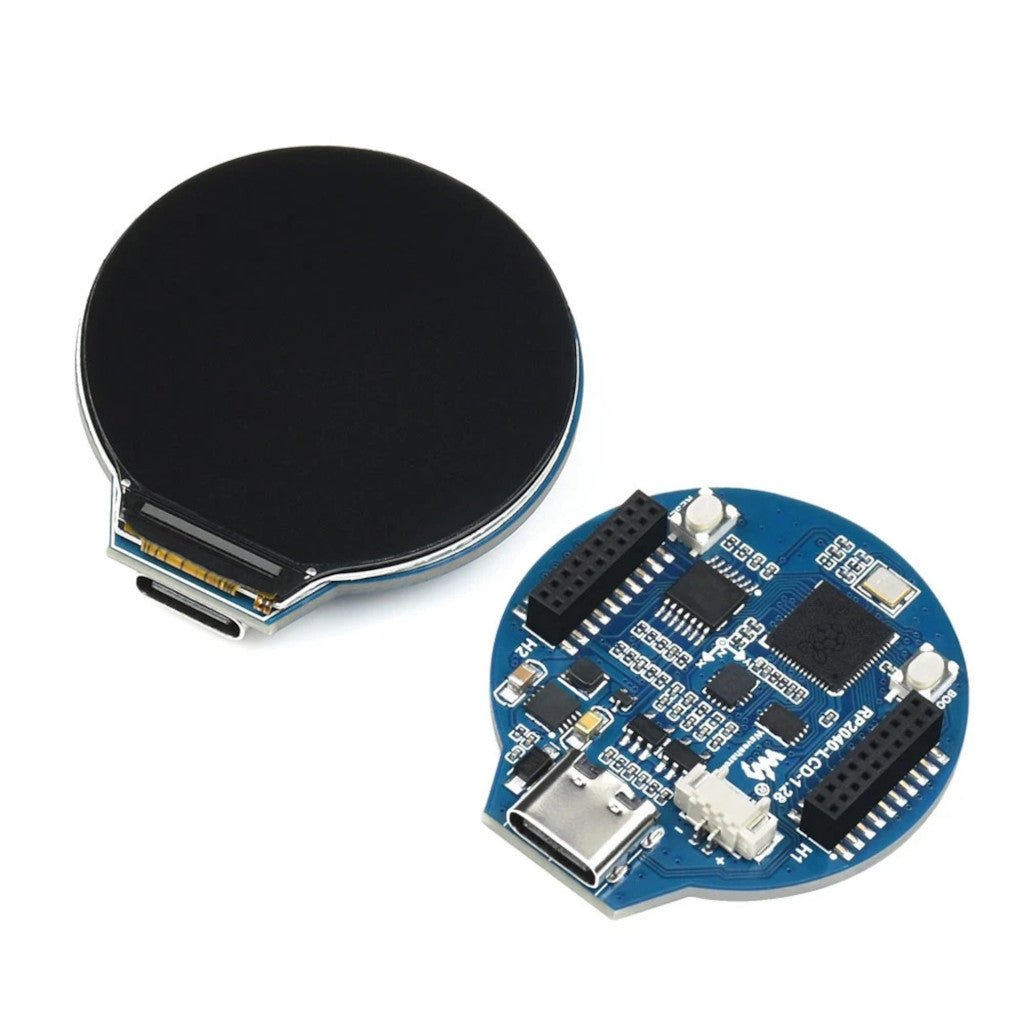

Das RP2040 1,28 LCD ist ein kostengünstiges, leistungsstarkes MCU-Board, das von Waveshare entwickelt wurde. Winzige Größe mit integriertem 1,28-Zoll-LCD-Runddisplay, Li-Ionen-Akku-Lademanager, 6-Achsen-Sensor (3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop) usw., Anpassung aller GPIO- und Debug-Pins, was Ihnen die Arbeit erleichtert schnell entwickeln und integrieren.

Merkmale

• RP2040-Mikrocontroller-Chip, entwickelt von Raspberry Pi im Vereinigten Königreich
• Dual-Core-Arm-Cortex-M0+-Prozessor, flexibler Takt mit bis zu 133 MHz
• 264 KB SRAM und 2 MB integrierter Flash-Speicher
• Typ-C-Anschluss, hält es auf dem neuesten Stand und ist einfacher zu bedienen

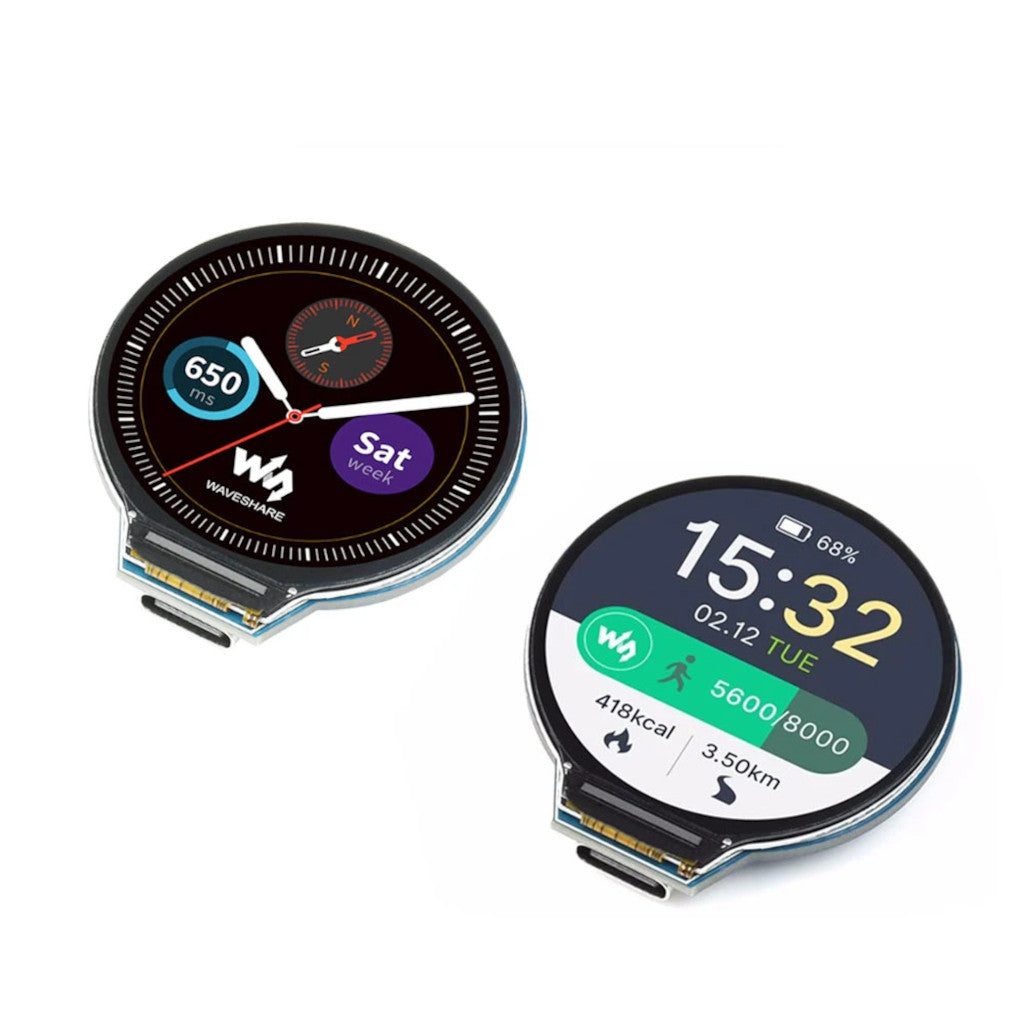

• Integriertes 1,28-Zoll-IPS-LCD-Display mit 240 x 240 Pixeln und 65.000 Farben für klare Farbbilder
• Lade-/Entladekopf für Lithiumbatterien, geeignet für mobile Geräte

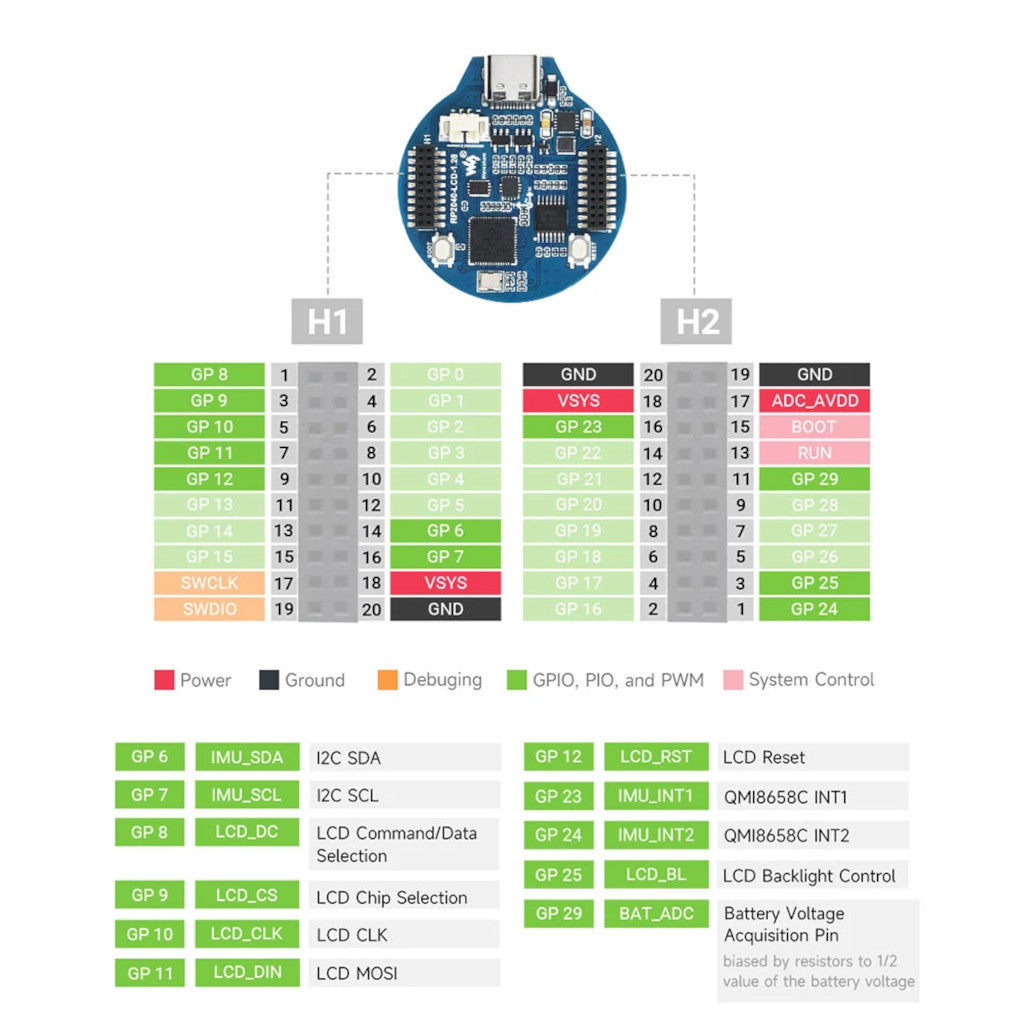

• Alle GPIO-Pins werden über Buchsenleisten mit 1,27-Pitch angepasst. (Es gibt insgesamt 30 Pins, aber einige Pins wurden mit dem internen Schaltkreis verbunden. Weitere Informationen zum Multiplexen finden Sie im Wiki.)
• USB 1.1 mit Geräte- und Host-Unterstützung
• Energiesparender Schlaf- und Ruhemodus
• Drag-and-Drop-Programmierung mit Massenspeicher über USB
• 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-Bit-ADC, 16 × steuerbare PWM-Kanäle
• Präzise Uhr und Timer auf dem Chip
• Temperatursensor
• Beschleunigte Gleitkomma-Bibliotheken auf dem Chip
• 8 × Programmierbare I/O (PIO)-Zustandsmaschinen für benutzerdefinierte Peripherieunterstützung

Programmierung

Halten Sie die BOOT-Taste auf der Rückseite des Controllers gedrückt und verbinden Sie ihn mit einem Computer. Es öffnet sich ein Datei-Explorer, in dem Sie Ihre U2F-Firmware ablegen können. Der Controller wird dann zurückgesetzt und lädt die hochgeladene Firmware.

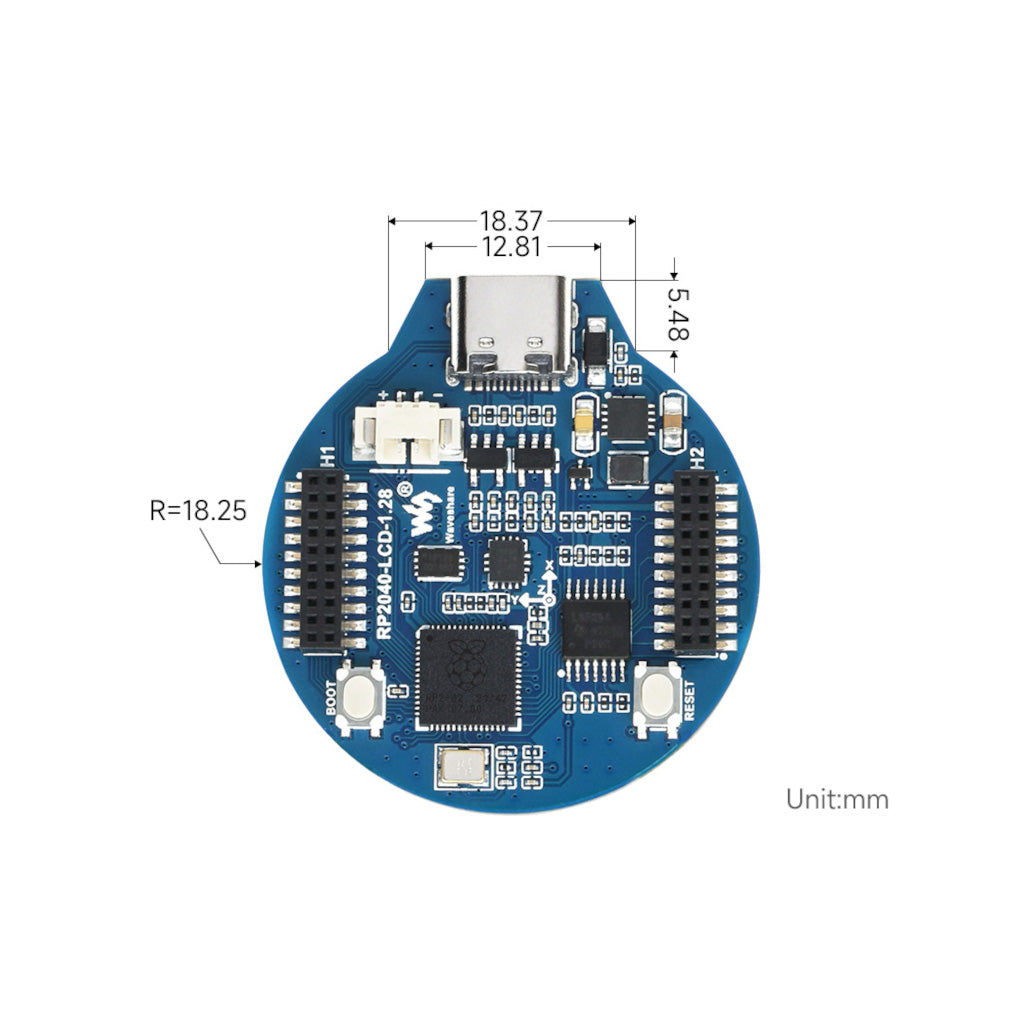

Maße
