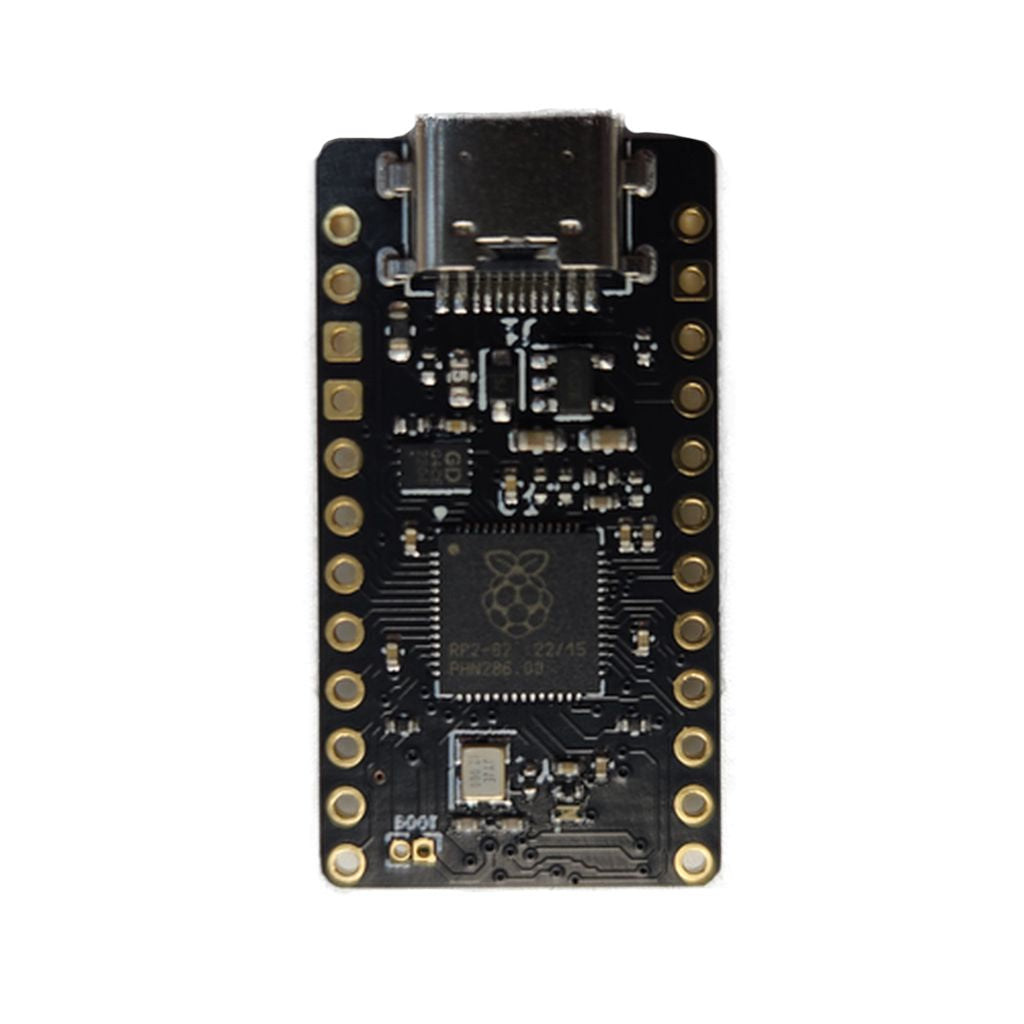

Svlinky VIK RP2040 Controller USB Typ C

Pro Micro-Footprint mit USB-C, RP2040 und einem VIK-Anschluss. Konzipiert für den Einsatz in kundenspezifischen mechanischen (geteilten) Tastaturen, es sind jedoch viele andere Verwendungsmöglichkeiten möglich.

Was ist VIK ? Falls Sie es noch nicht wissen: Es handelt sich um eine Schnittstelle, mit der Sie eine Tastaturplatine an ein Tastaturmodul anschließen können. Bei den Modulen kann es sich um eine Trackball-Sensorplatine, ein Display, einen Scroll-Ring-Encoder oder was auch immer sich die Community ausdenken möchte, handeln.

Merkmale

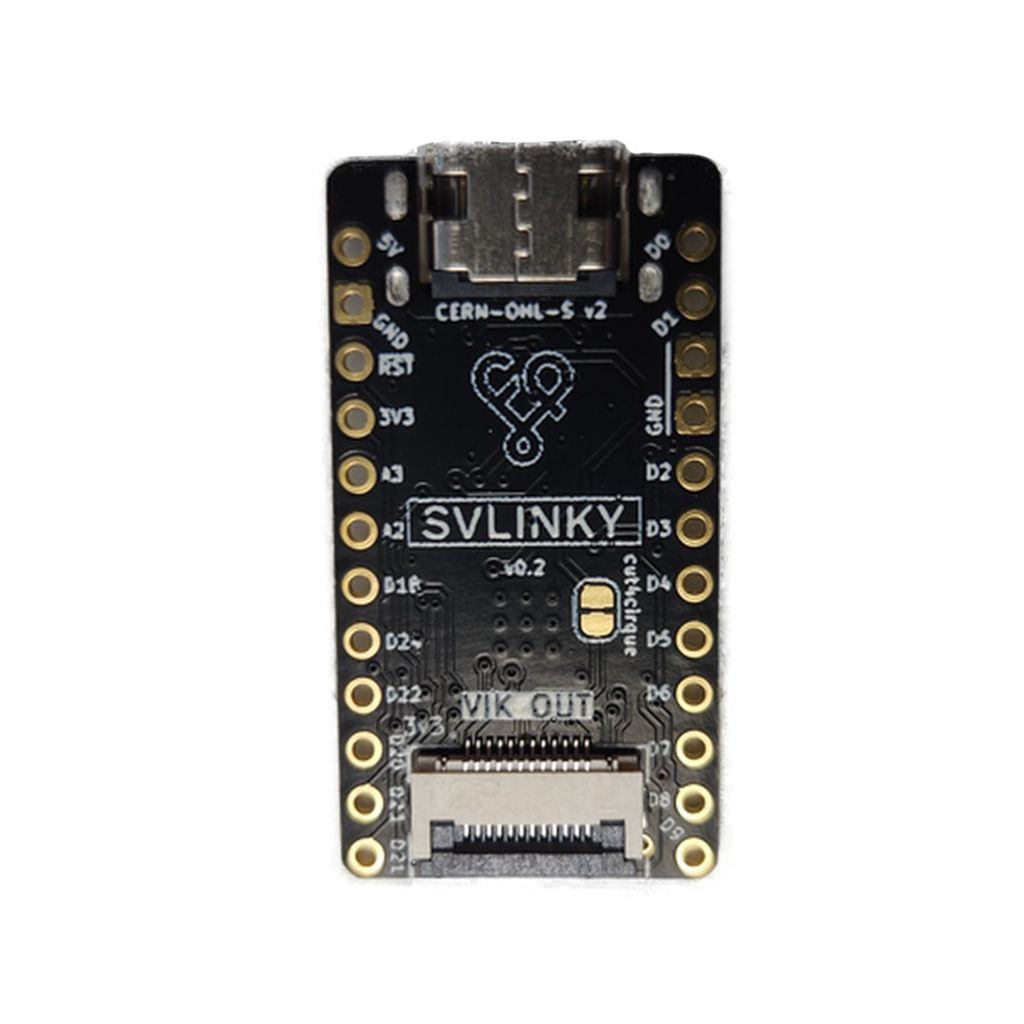

• Pro-micro / Sparkfun RP2040-kompatibler Footprint, mit VIK-Anschluss an der Unterseite
• Raspberry Pi RP2040 MCU
• 8-Mbit-Flash-Speicher
• USB-VBUS-Erkennung
• Low-Profile-USB-C-Mittelmontageanschluss

Programmierung

Erste Schritte mit dem Svlinky? Sehen Sie sich hier die Firmware-Quelle an

Um die Platine in den Bootloader-Modus zu versetzen, schließen Sie schnell die RESET- und Erdungsstifte (mit R und GND gekennzeichnet) kurz, während Sie gleichzeitig die beiden Durchgangslöcher in der unteren Hälfte des Controllers auf der Oberseite kurzschließen.

Maße
