Einheitliche C4-Tochterplatine und Molex Pico-EZmate-Kabel

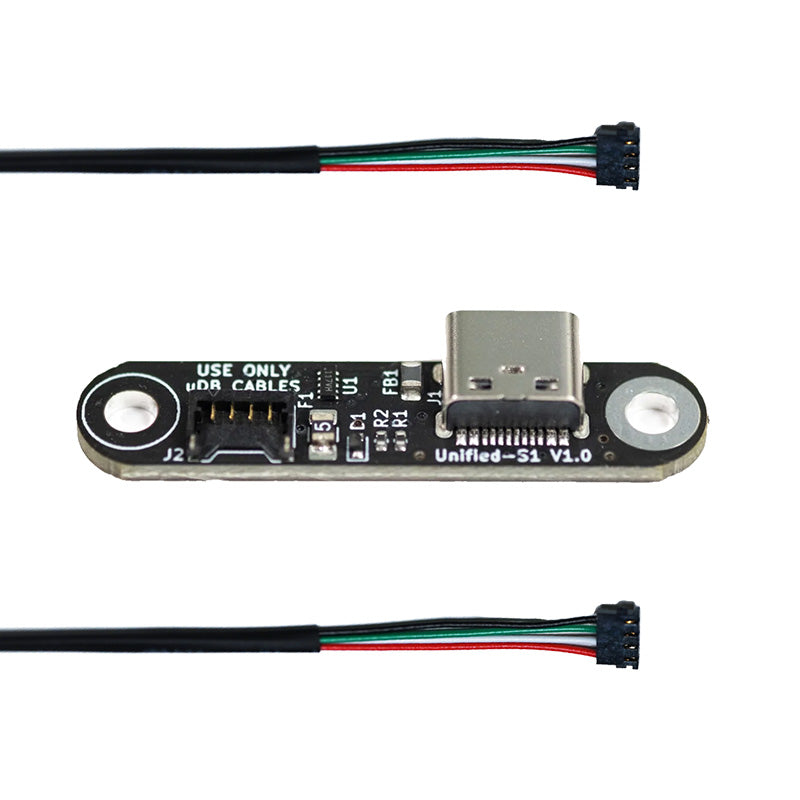

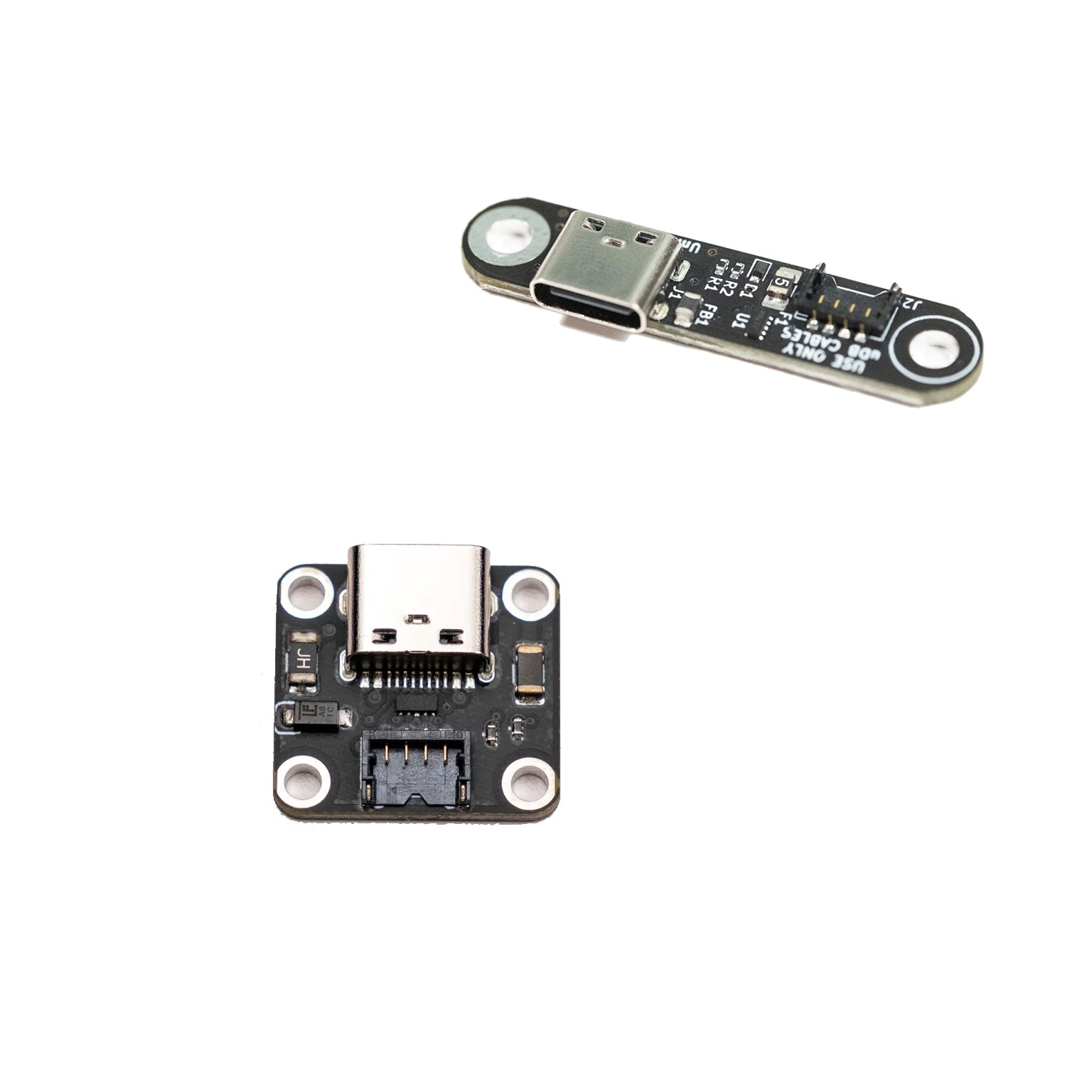

Das Unified Daughterboard Project ist ein Open-Source-Projekt zur Standardisierung der in benutzerdefinierten Tastaturen verwendeten USB-Tochterplatinen, das von vielen Community-Mitwirkenden wie ai03 angeführt wird. Die neuesten Veröffentlichungen des Projektteams sind die S1- und C4- Tochterplatinen. Zusätzliche Kabel können hier erworben werden.

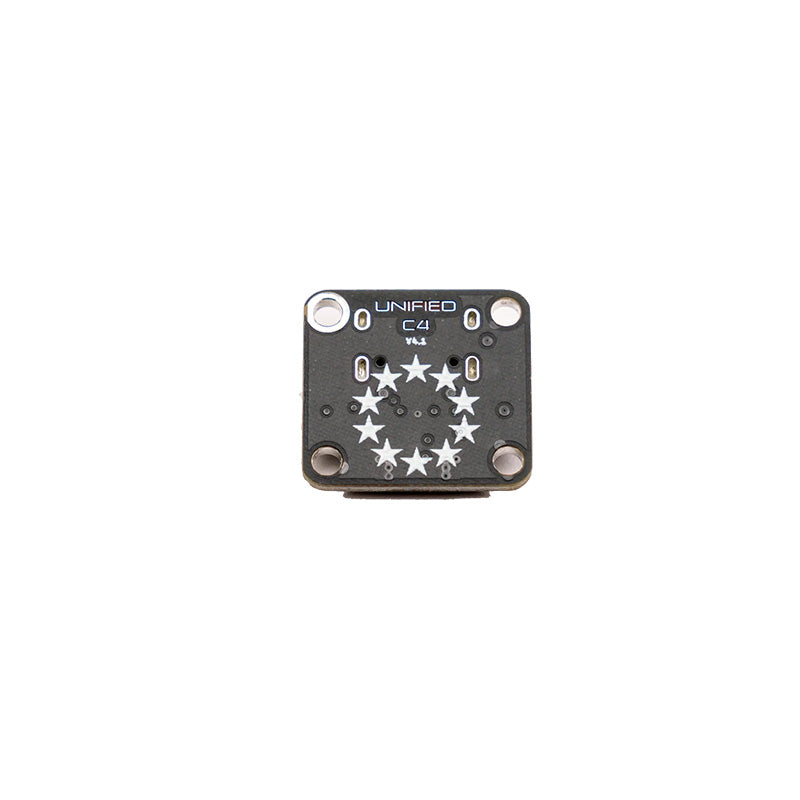

Diese neue C4-Revision hat den gleichen Formfaktor wie die vorherige C3-Version, verwendet jedoch den neuen Molex Pico-EZmate-Anschluss. Wir legen zwei Kabel bei – eines mit JST-Anschluss und eines mit Molex, um die Abwärtskompatibilität sicherzustellen.

• Quadratischer Formfaktor, der Abwärtskompatibilität ermöglicht

• ESD-Schutz, Überstromschutz, Überspannungsschutz, Abschirmung, Rauschentkopplung und einpfadige Erdung zum Tastaturgehäuse

• Neuer langlebiger Molex Pico-EZmate-Stecker, der vertikal einrastet
• 1:1-Anschlussbelegung für Abwärtskompatibilität
• Abwärtskompatibel mit Tastaturen, die das C3 Unified Daughterboard verwenden
• Molex- und JST-terminierte Kabel im Lieferumfang enthalten

Merkmale

• Gesamtgröße: 18 x 16,5 mm
• Schraubenlöcher: 14 x 12,5 mm voneinander entfernt
• Hardware: 4x M2-Schrauben
• Stecker: Molex Pico-EZmate (781710004)
• PCB-Lagen: 4 (7628-Aufbau)
• Kabellänge: 170 mm
• Weitere Spezifikationen und Implementierungsdetails Hier

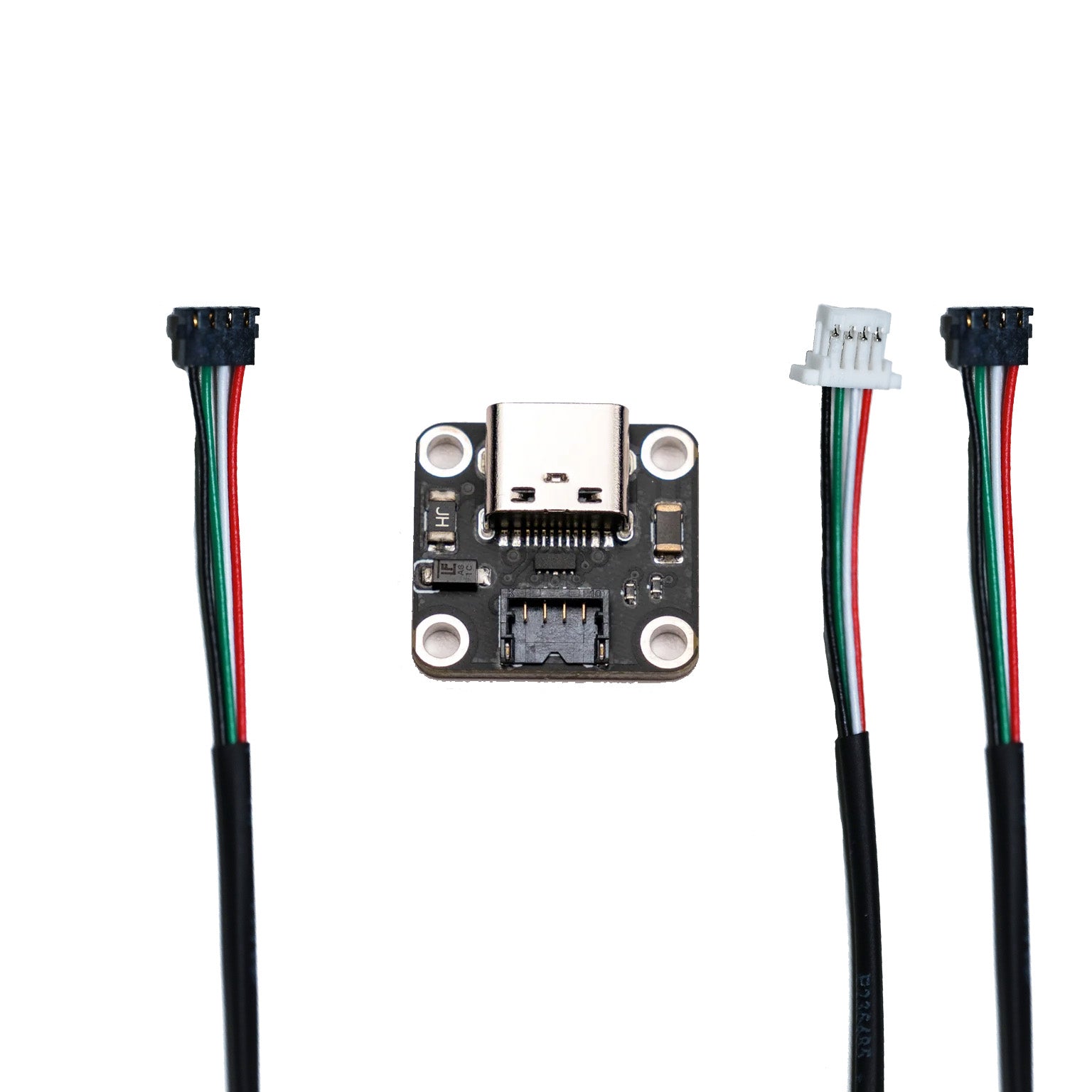

Inklusive

1 x Unified C4-Tochterplatine

1 x 150 mm Molex Pico-EZmate-Kabel

1 x 150 mm Molex Pico-EZmate-zu-JST-Kabel
