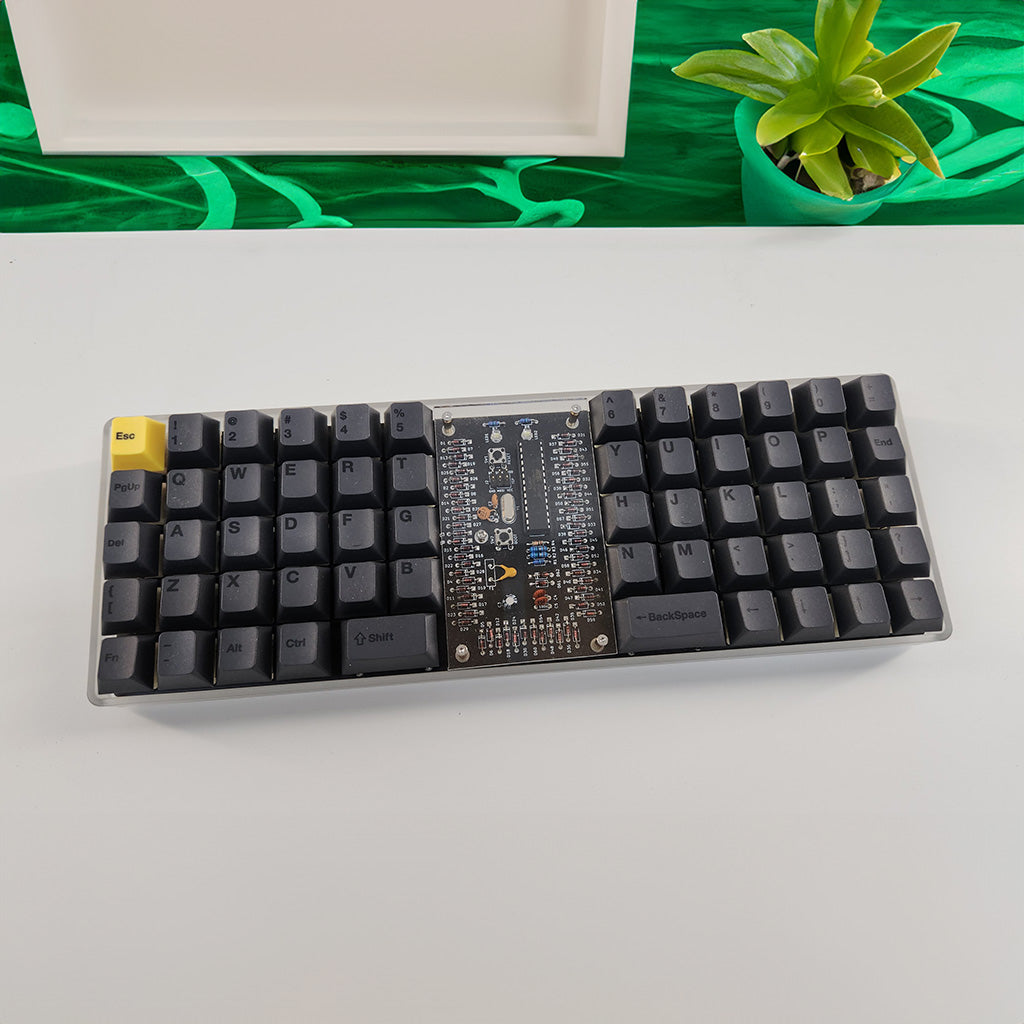

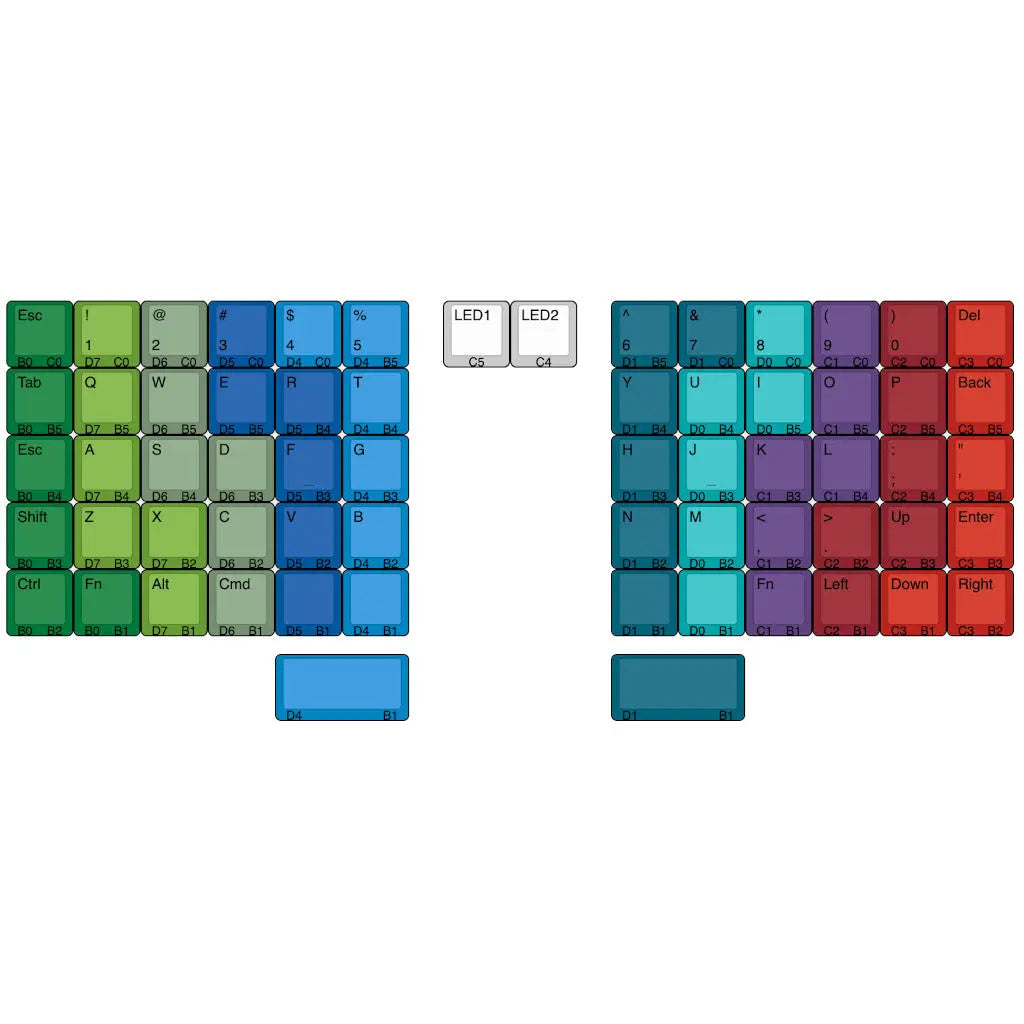

Kit de teclado ortolineal Lumberjack 5x12

Lumberjack es un teclado ortolineal dividido de 5x12 que utiliza únicamente componentes con orificios pasantes.

• Diseñado para ser fácil de construir con una experiencia mínima en soldadura.
• Todos los componentes con orificio pasante, no se requiere soldadura SMD.
• Obtenga esa estética de componente visible en una caja estándar con montaje en bandeja al 60%.
• Admite USB Mini y USB-C.
• Sin placas o con placas de conmutación FR4.

Versión actual: v1.7

Este teclado ejecuta QMK y se puede configurar con Via , el firmware vía se puede encontrar aquí .

Nota : El chip microcontrolador ATMEGA328P incluido viene con un gestor de arranque actualizado, lo que significa que una vez construido, solo deberá actualizar el firmware con el mapa de teclas de su elección en su Lumberjack.

El kit incluye

1 PCB de leñador.

2 x placas de interruptor FR4 (si se elige en MX o Alps)

1 x cubierta de componente acrílico

1 microcontrolador ATMEGA328P-PU.

1 conector IC estrecho de 28 pines.

60 x diodos (agujero pasante)

2 diodos Zener de 3,6 V.

2 condensadores cerámicos multicapa de 22 pF.

2 condensadores cerámicos multicapa de 100 nF.

1 condensador electrolítico de 4,7 uF.

1 polifusible de 100 mA.

1 puerto USB-C

1 LED rojo de 3 mm.

1 LED verde de 3 mm.

2 interruptores táctiles 6x6

1 cristal de 16 MHz.

2 resistencias de 75 Ω

3 resistencias de 1,5 kΩ

2 resistencias de 5,1 kΩ

1 resistencia de 10kΩ

4 tornillos de 4 mm.

4 tornillos de 6 mm.

Separadores de latón de 4 x 10 mm

Requerido para completar

1 funda para teclado 60%.

60 interruptores MX

60 teclas MX

Elementos opcionales

2 estabilizadores de montaje en PCB de 2u

120 x 0305 enchufes Mill-Max (interruptores de intercambio en caliente)

120 x 7305 enchufes Mill-Max (interruptores de intercambio en caliente)

Instrucciones de construcción

Guía de construcción de leñadores

Este teclado fue diseñado por Peej .
